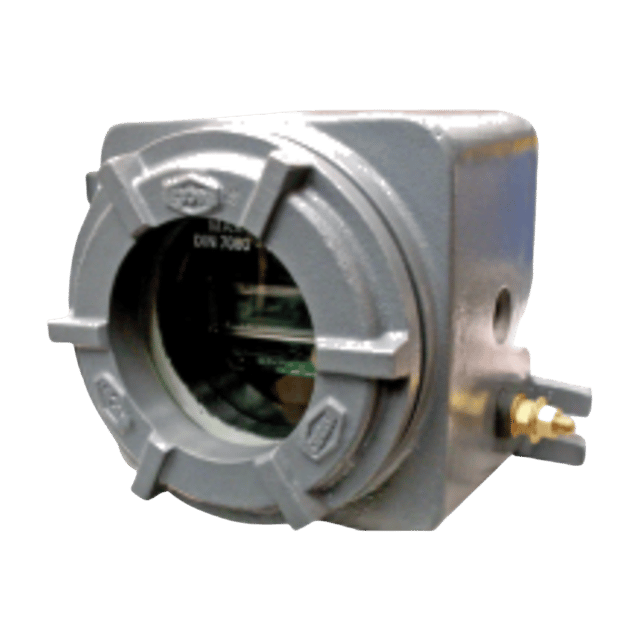

ConstructionAluminum casting, low iron and copper content
CouvercleLarge-diameter threaded cover
Types de couverclesBlind flat, flat with sight glass, blind dome, dome with sight glass
VoyantTempered glass, 45 / 80 / 125 mm
FiniHammered grey polyester exterior, hammered grey enamel interior
FixationSlotted lugs
EntréesNPT, factory tapped to suit the installation
Indice de protectionIP66
NormesUL 1203 · UL 50 · NEC art. 500-503 · IEC 60529
Classe IDivision 1 & 2, Groups C, D
Classe IIGroups E, F, G
Classe IIIClass III
Options d'instrumentationAmmeter, voltmeter, wattmeter, hour meter, photocell (specify)
Classifications indiquées pour ce modèle
Classe 1 division 1Classe 1 division 2Classe 2 division 1Industriel
Numéros de catalogue et dimensions
| Dim. (mm) | NPT max (po) | N° de cat. | Cert. |
|---|---|---|---|
| 148x148x130 | 2 | SX9GUB1A | cULus |
| 198x219x138 | 2 | SX9GUB2A | cULus |
| 244x270x161 | 4 | SX9GUB3A | cULus |

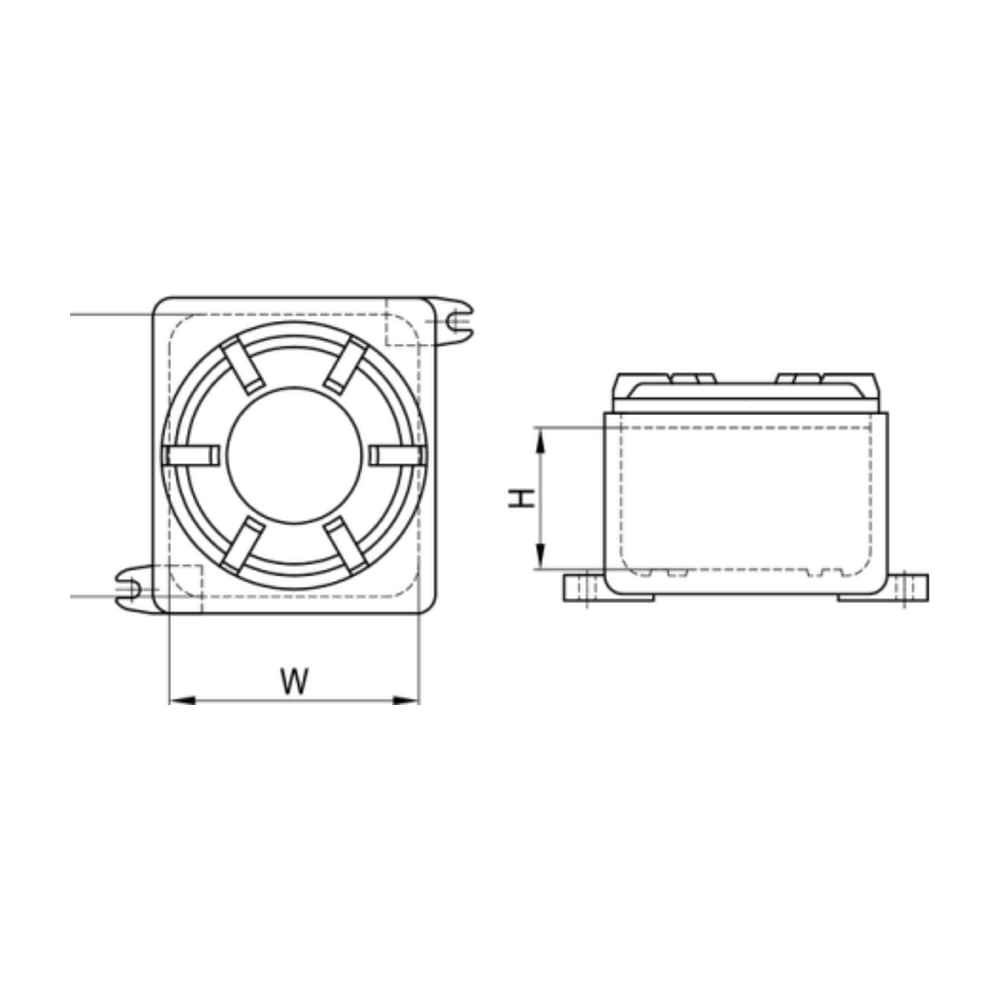

Dimensions données en L×l×H, en millimètres. Toutes les dimensions et masses sont approximatives.
| Dim. (mm) | NPT max (po) | N° de cat. | Cert. |
|---|---|---|---|
| 148x148x130 | 2 | SX9GUBD1A | cULus |
| 198x219x138 | 2 | SX9GUBD2A | cULus |
Dimensions données en L×l×H, en millimètres. Toutes les dimensions et masses sont approximatives.
| Dim. (mm) | NPT max (po) | Ø verre (mm) | N° de cat. | Cert. |
|---|---|---|---|---|
| 148x148x130 | 2 | 45 | SX9GUBW1A-45 | cULus |
| 198x219x138 | 2 | 80 | SX9GUBW2A-80 | cULus |
| 244x270x161 | 4 | 125 | SX9GUBW3A-125 | cULus |
Dimensions données en L×l×H, en millimètres. Toutes les dimensions et masses sont approximatives.
| Dim. (mm) | NPT max (po) | Ø verre (mm) | N° de cat. | Cert. |
|---|---|---|---|---|
| 148x148x130 | 2 | 45 | SX9GUBDW1A-45 | cULus |
| 198x219x138 | 2 | 80 | SX9GUBDW2A-80 | cULus |
Dimensions données en L×l×H, en millimètres. Toutes les dimensions et masses sont approximatives.
Aucun fichier public n’est actuellement lié à ce produit. Vous pouvez demander le dossier correspondant à votre configuration ci-dessous.
Dossiers par configuration
Demandez le dossier exact pour votre projet
Les documents peuvent varier selon le numéro de catalogue. Chaque demande transmet le produit, les options actuellement sélectionnées et le type de dossier à notre équipe technique.
Demander le manuel d’installation
Demandez les instructions applicables au modèle, au montage et à la tension sélectionnés.
Demander un modèle CAO 2D/3D
Demandez les dessins dimensionnels ou le modèle 3D disponible pour le numéro de catalogue exact.
Demander les documents de certification
Demandez les documents de certification pour le modèle exact qui vous intéresse.
Demander une soumission technique complète
Demandez à notre équipe de réunir les fiches, dessins, données photométriques et dossiers de certification disponibles.
Modèles connexes
Produits électriques connexes
D'autres modèles LEDEX à comparer, avec leurs classifications et leurs plages de puissance.
Foire aux questions
Ce que les ingénieurs et les distributeurs demandent le plus souvent avant de spécifier ce luminaire.
L'éclairage antidéflagrant utilise une enveloppe certifiée ou un mode de protection reconnu pour empêcher qu'une inflammation à l'intérieur de l'appareil n'atteigne l'atmosphère explosive de gaz ou de vapeurs qui l'entoure. Le terme ne rend pas un luminaire adéquat pour tous les emplacements dangereux. Selon la Section 18 du CCE, le produit exact doit correspondre à la Zone ou à la Division documentée, au groupe de gaz ou de poussières, à la limite de température de surface, à la plage de température ambiante et à la méthode de câblage.
