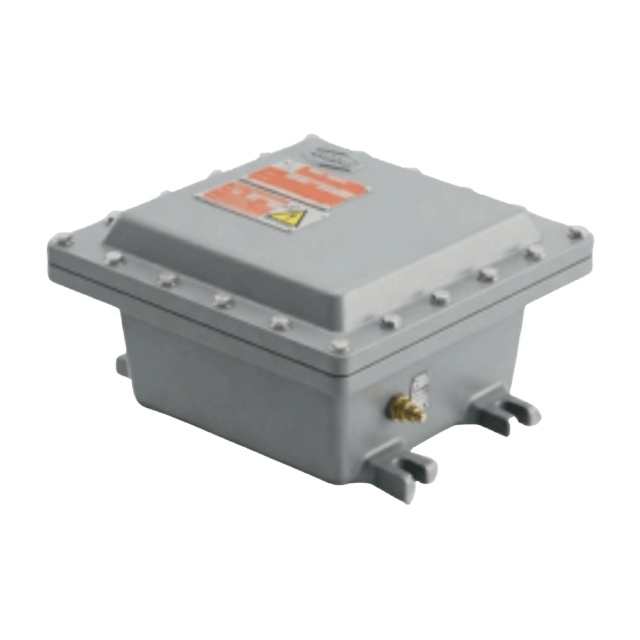

ConstructionAluminum casting, low iron and copper content
Gamme de formats6" through 33"
EntréesNPT 1/2" through 4", factory tapped
JointO-ring for outdoor use
FixationLugs; hinges according to size
QuincaillerieStainless steel
Mise à la terreBronze ground, aluminum sheet mounting tray
FiniHammered grey polyester exterior, hammered grey enamel interior
Indice de protectionIP66
NormesUL 1203 · UL 50 · NEC art. 500-503 · IEC 60529
Classe IDivision 1 & 2, Groups C, D
Classe IIGroups E, F, G
Classe IIIClass III
Classifications indiquées pour ce modèle
Classe 1 division 1Classe 1 division 2Classe 2 division 1Industriel

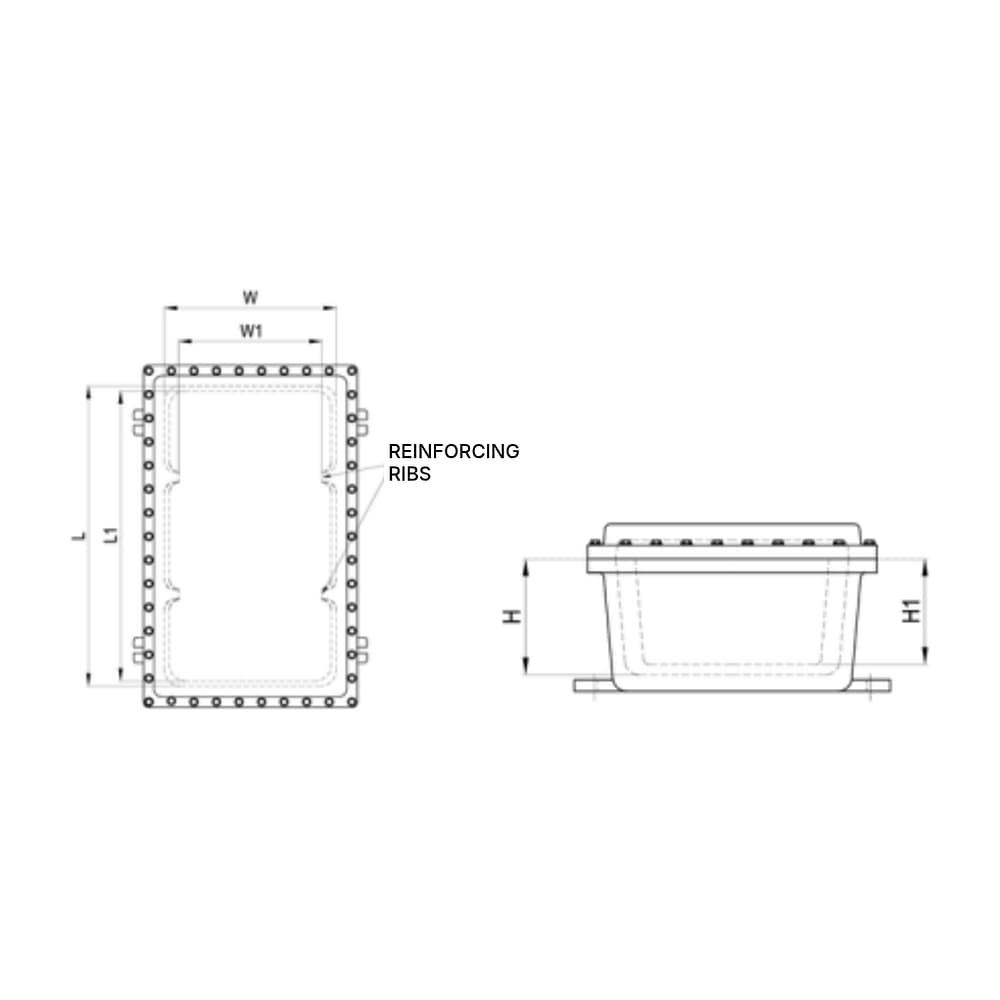

Numéros de catalogue et dimensions
| Dimensions | NPT max (po) | N° de cat. | Cert. | Poids (kg) | ||
|---|---|---|---|---|---|---|
| Intérieur (L×l×H po) | L×l×H (mm) | Intérieur avec nervures (mm) | ||||
| 6"x4"x4" | 154x105x102 | - | 2 | SX7E 644 | cULus | 6,1 |
| 6"x6"x4" | 154x154x107 | - | 2 | SX7E 664 | cULus | 8,6 |
| 6"x6"x6" | 154x154x150 | - | 2 | SX7E 666 | cULus | 9,0 |
| 8"x6"x4" | 205x152x105 | - | 2 | SX7E 864 | cULus | 11,0 |
| 8"x8"x3" | 220x218x87 | - | 2 | SX7E 883 | cULus | 94,0 |
| 8"x8"x4" | 204x205x108 | - | 2 | SX7E 884 | cULus | 11,0 |
| 8"x8"x8" | 205x204x200 | - | 2 | SX7E 888 | cULus | 13,0 |
| 10"x6"x6" | 252x152x155 | - | 2 | SX7E A66 | cULus | 13,5 |
| 8"x6"x6" | 207x156x152 | - | 4 | SX7E 866 | cULus | 11,3 |
| 10"x10"x6" | 261x258x154 | - | 4 | SX7E AA6 | cULus | 20,5 |
| 12"x5"x6" | 300x136x157 | - | 4 | SX7E C56 | cULus | 17,0 |
| 28"x16"x8" | 716x410x200 | 716x346x174 | 4 | SX7E SG8 | ULus | 97,5 |
| 28"x16"x13" | 716x410x355 | 716x340x329 | 4 | SX7E SGD | ULus | 125,8 |
| 33"x12"x13" | 839x316x343 | 839x246x317 | 4 | SX7 XCD | ULus | 151,0 |
Toutes les dimensions et masses sont approximatives.
Aucun fichier public n’est actuellement lié à ce produit. Vous pouvez demander le dossier correspondant à votre configuration ci-dessous.
Dossiers par configuration
Demandez le dossier exact pour votre projet
Les documents peuvent varier selon le numéro de catalogue. Chaque demande transmet le produit, les options actuellement sélectionnées et le type de dossier à notre équipe technique.
Demander le manuel d’installation
Demandez les instructions applicables au modèle, au montage et à la tension sélectionnés.
Demander un modèle CAO 2D/3D
Demandez les dessins dimensionnels ou le modèle 3D disponible pour le numéro de catalogue exact.
Demander les documents de certification
Demandez les documents de certification pour le modèle exact qui vous intéresse.
Demander une soumission technique complète
Demandez à notre équipe de réunir les fiches, dessins, données photométriques et dossiers de certification disponibles.
Modèles connexes
Produits électriques connexes
D'autres modèles LEDEX à comparer, avec leurs classifications et leurs plages de puissance.
Foire aux questions
Ce que les ingénieurs et les distributeurs demandent le plus souvent avant de spécifier le Coffret antidéflagrant.
L'éclairage antidéflagrant utilise une enveloppe certifiée ou un mode de protection reconnu pour empêcher qu'une inflammation à l'intérieur de l'appareil n'atteigne l'atmosphère explosive de gaz ou de vapeurs qui l'entoure. Le terme ne rend pas un luminaire adéquat pour tous les emplacements dangereux. Selon la Section 18 du CCE, le produit exact doit correspondre à la Zone ou à la Division documentée, au groupe de gaz ou de poussières, à la limite de température de surface, à la plage de température ambiante et à la méthode de câblage.
