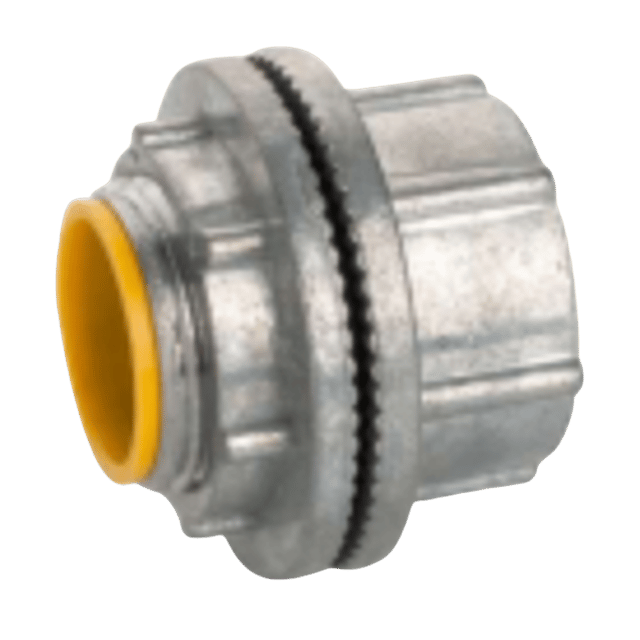

Matériau ST / STGDie cast zinc or aluminum

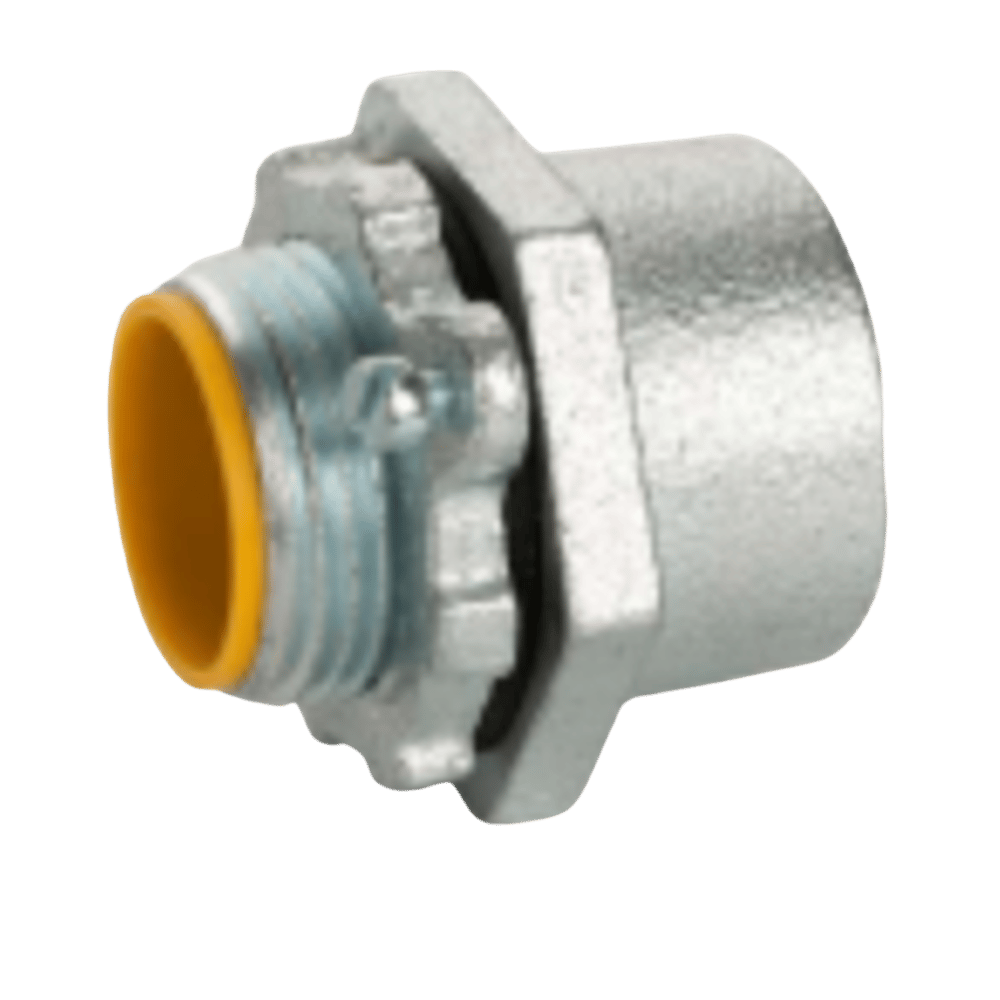

Matériau STG…MMalleable iron, zinc plated (HDG available)
Diamètres nominauxST and STG 1/2"-4"; STG…M 1/2"-6"

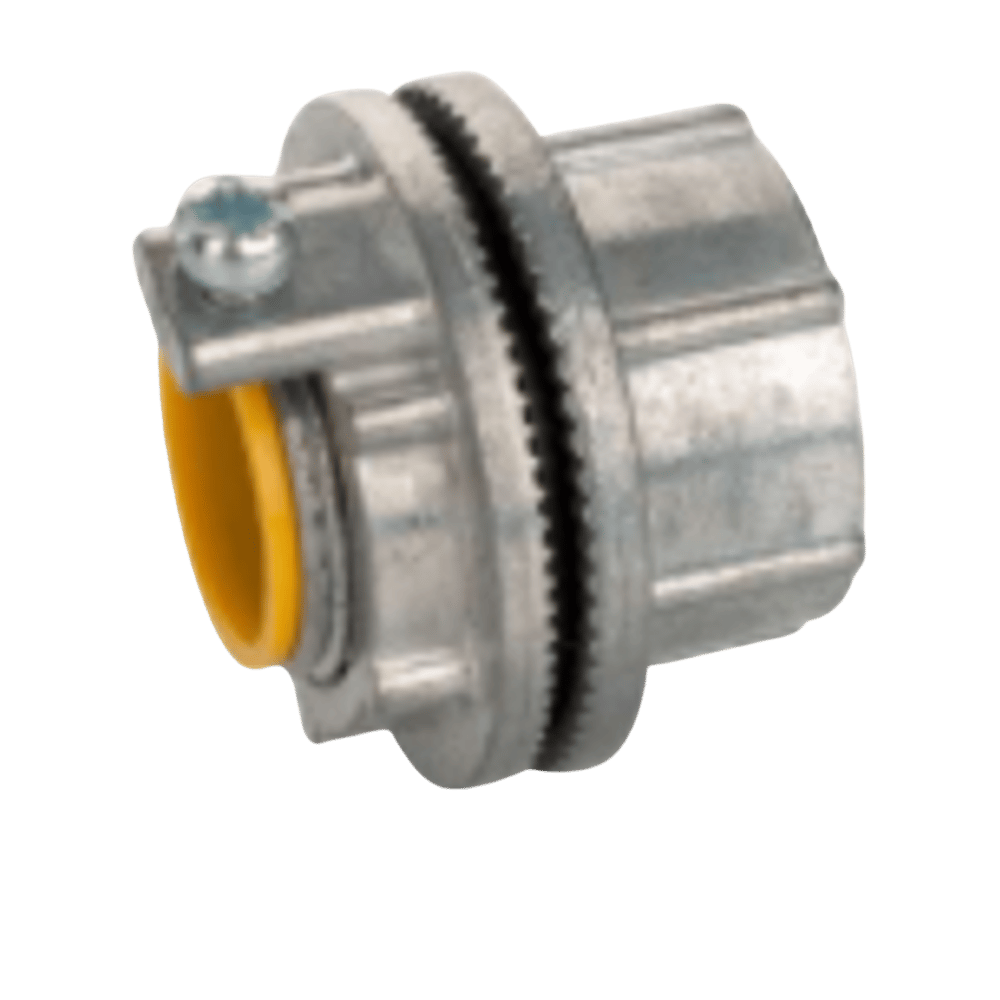

Mise à la terreSTG and STG…M include a grounding provision
Classe IDivision 2
Classe IIDivision 1 & 2
Classe IIIDivision 1 & 2
Classifications indiquées pour ce modèle
Classe 1 division 2Classe 2 division 1Industriel

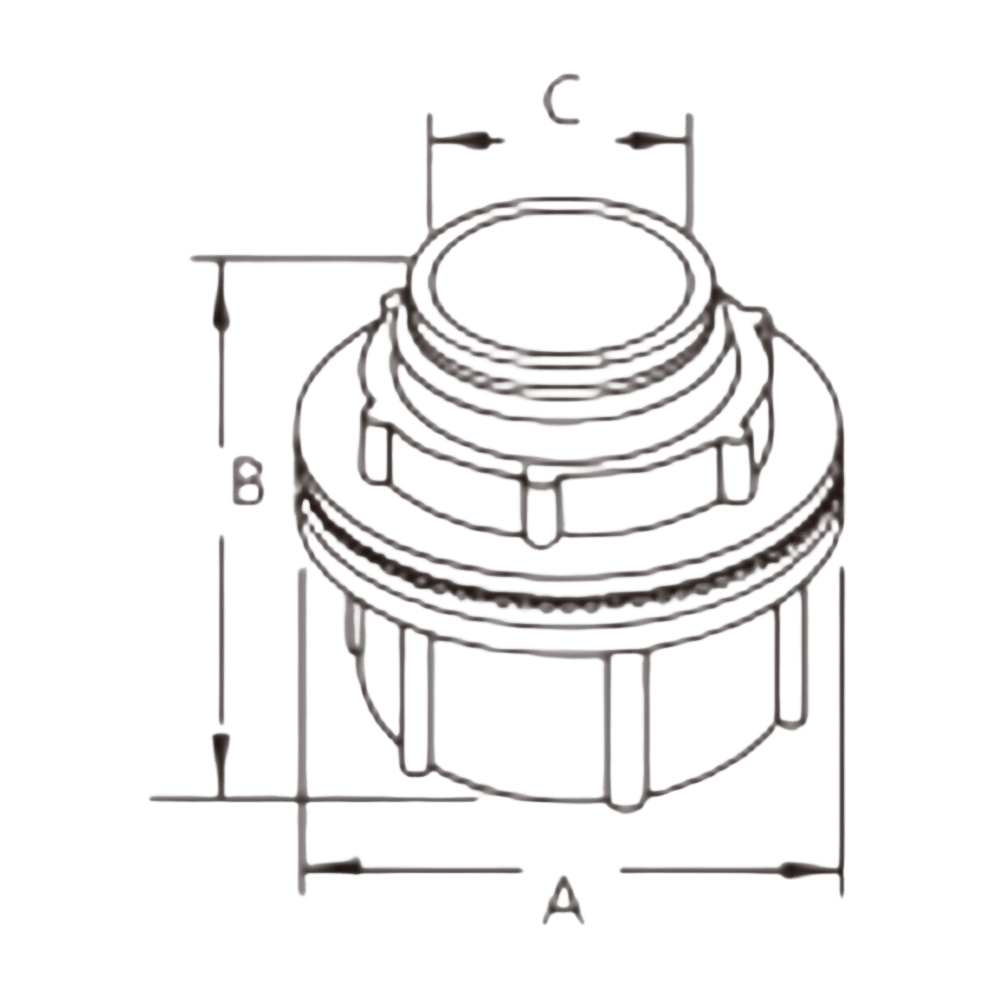

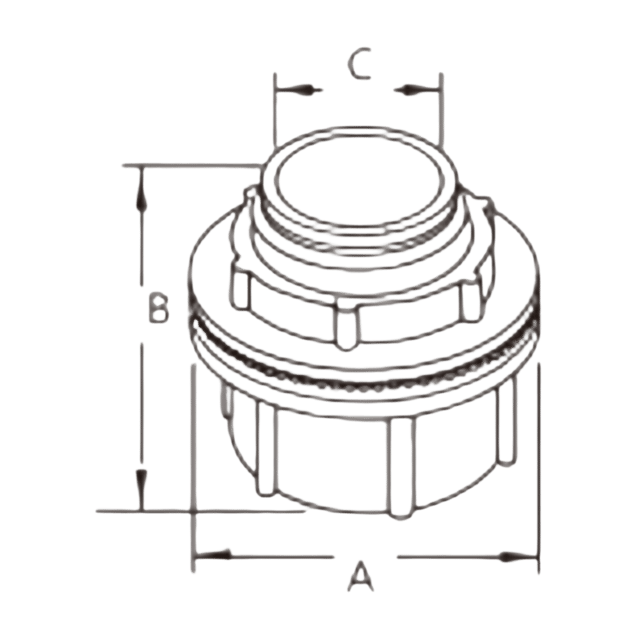

Numéros de catalogue et dimensions
| N° de cat. | Diamètre nominal | Dimensions (po) | |||
|---|---|---|---|---|---|
| Ferreux | Alum. | A | B | C | |
| ST15 | ST15A | 1/2" | 1.340 | 2.000 | 0.810 |
| ST20 | ST20A | 3/4" | 1.470 | 2.250 | 0.910 |
| ST25 | ST25A | 1" | 1.660 | 2.500 | 1.030 |
| ST32 | ST32A | 1-1/4" | 1.690 | 3.250 | 1.030 |
| ST40 | ST40A | 1-1/2" | 1.690 | 3.500 | 1.030 |
| ST50 | ST50A | 2" | 1.750 | 4.250 | 1.090 |
| ST65 | ST65A | 2-1/2" | 2.220 | 4.750 | 1.280 |
| ST80 | ST80A | 3" | 2.310 | 5.250 | 1.380 |
| ST90 | ST90A | 3-1/2" | 2.380 | 5.500 | 1.440 |
| ST100 | ST100A | 4" | 2.440 | 6.250 | 1.500 |

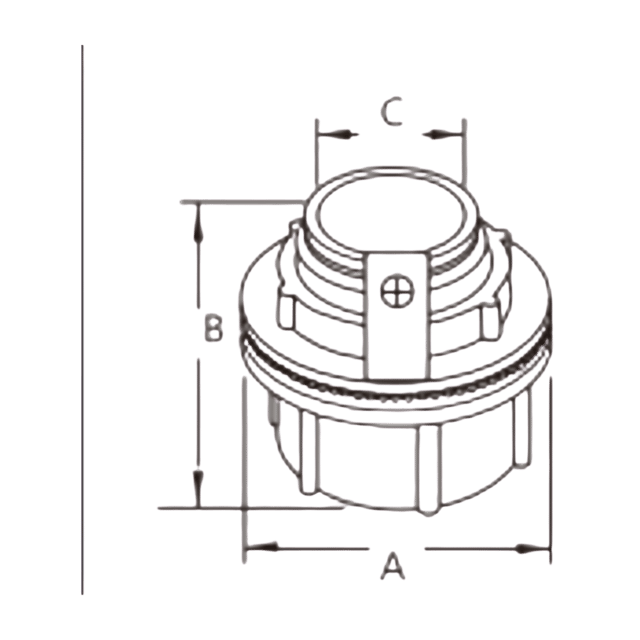

| N° de cat. | Diamètre nominal | Dimensions (po) | |||
|---|---|---|---|---|---|
| Ferreux | Alum. | A | B | C | |
| STG15 | STG15A | 1/2" | 1.340 | 2.000 | 0.810 |
| STG20 | STG20A | 3/4" | 1.470 | 2.250 | 0.910 |
| STG25 | STG25A | 1" | 1.660 | 2.500 | 1.030 |
| STG32 | STG32A | 1-1/4" | 1.690 | 3.250 | 1.030 |
| STG40 | STG40A | 1-1/2" | 1.690 | 3.500 | 1.030 |
| STG50 | STG50A | 2" | 1.750 | 4.250 | 1.090 |
| STG65 | STG65A | 2-1/2" | 2.220 | 4.750 | 1.280 |
| STG80 | STG80A | 3" | 2.310 | 5.250 | 1.380 |
| STG90 | STG90A | 3-1/2" | 2.380 | 5.500 | 1.440 |
| STG100 | STG100A | 4" | 2.440 | 6.250 | 1.500 |

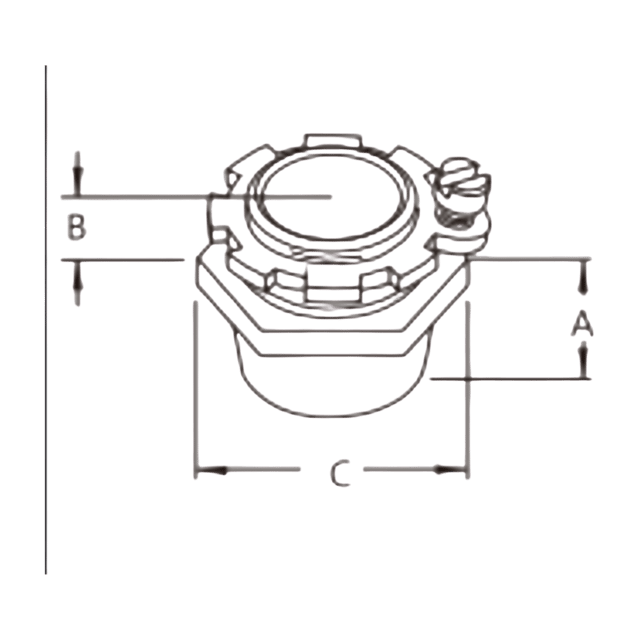

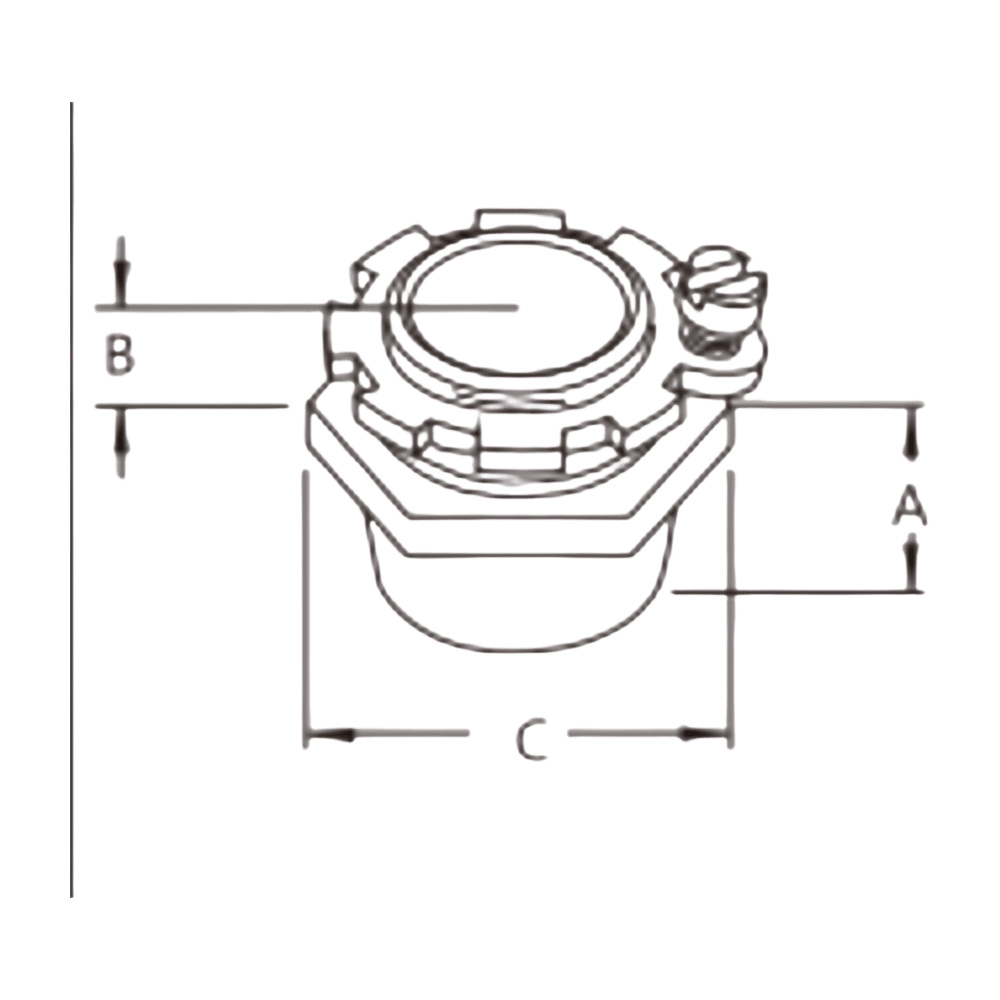

| N° de cat. | Diamètre nominal | Dimensions (po) | ||
|---|---|---|---|---|
| A | B | C | ||
| STG15M | 1/2" | 0.813 | 0.625 | 1.500 |
| STG20M | 3/4" | 0.938 | 0.625 | 1.813 |
| STG25M | 1" | 1.063 | 0.750 | 2.063 |
| STG32M | 1-1/4" | 1.250 | 0.750 | 2.313 |
| STG40M | 1-1/2" | 1.250 | 0.813 | 3.125 |
| STG50M | 2" | 1.250 | 0.813 | 3.563 |
| STG65M | 2-1/2" | 1.625 | 1.188 | 4.125 |
| STG80M | 3" | 1.750 | 1.250 | 4.938 |
| STG90M | 3-1/2" | 1.813 | 1.313 | 5.750 |
| STG100M | 4" | 1.938 | 1.375 | 6.188 |
| STG125M | 5" | 2.063 | 1.438 | 7.438 |
| STG150M | 6" | 2.125 | 1.563 | 8.813 |
