Éclairage LED pour cabine de peinture C1D1/C1D2
Appliquez la Section 20 à la cabine, aux ouvertures et à la ventilation, puis vérifiez le marquage et calculez la disposition avec le fichier IES exact.
L’éclairage d’une cabine de peinture commence par la zone classifiée
L’éclairage d’une cabine doit faciliter la correspondance des couleurs et la détection des défauts sans introduire une source d’allumage. Au Canada, la première donnée de conception est la classification selon la Section 20 du CCE, et non la simple étiquette « cabine de peinture ».
La Règle 20-302 classifie l’intérieur des cabines, les conduits d’évacuation et certains espaces avoisinants en Zone 1 ou Zone 2. La limite exacte dépend du type de cabine, de ses ouvertures, de la ventilation et du procédé. La Règle 20-306 permet aussi certaines installations d’éclairage fixe hors de l’espace classifié lorsqu’elles respectent ses conditions de construction et d’isolement. Dire qu’un luminaire ordinaire n’est jamais permis près d’une cabine serait donc trop général. Le plan du projet et la règle applicable tranchent.
Consultez aussi la page Éclairage pour cabines de peinture.
Lire la classification avant de choisir le luminaire
Confirmez les données suivantes sur le plan authentifié :
- la Zone ou la Division conservée à chaque emplacement de luminaire;
- le groupe de gaz ou de vapeurs et la température minimale d’allumage;
- les ouvertures, les parcours d’évacuation et les conditions de ventilation;
- la position du luminaire, dans l’espace classifié ou isolé derrière un panneau fixe; et
- la méthode de câblage, les entrées, les scellements, le montage et la protection mécanique.
Le CCE privilégie les Zones pour les nouveaux travaux. Une installation existante classifiée selon les Divisions peut conserver ce système dans les circonstances permises par la Règle 18-000. Un équipement marqué Division ne peut être envisagé dans une Zone que si l’approbation canadienne, la correspondance des groupes, le marquage de température et les autres conditions conviennent. C1D1 et Zone 1 ne sont pas des synonymes.
Les cibles d’éclairage exigent un calcul photométrique
La finition de peinture demande souvent un éclairement élevé et uniforme au plan de travail, un bon éclairement vertical et un éblouissement maîtrisé. Une règle générale fondée sur les lumens par pied carré ne tient pas compte de la géométrie, des réflectances, des fenêtres latérales, des dépôts de peinture ni de la dépréciation lumineuse.
Fixez la cible avec le propriétaire et l’équipe de conception, puis calculez la disposition avec le fichier IES du modèle exact. Le résultat devrait montrer les fc/lux maintenus, l’uniformité, les positions et les angles de visée. Le rendement d’éclairage d’urgence constitue une exigence distincte de l’aptitude à l’emplacement dangereux.
Utilisez l’Estimateur photométrique pour une première disposition, ou envoyez-nous les dimensions, la cible, les réflectances et les contraintes de montage. Le guide des hauteurs et du flux lumineux fournit une plage de départ documentée avant la modélisation de la cabine.
Luminaires LEDEX à évaluer
Linéaire SENTINEL
Le SENTINEL est un candidat lorsque son modèle et ses options exacts portent le marquage canadien exigé au plan. Avant de le prescrire, vérifiez le dossier de certification, le groupe de gaz, le code de température, la plage ambiante, les entrées et le montage approuvé.

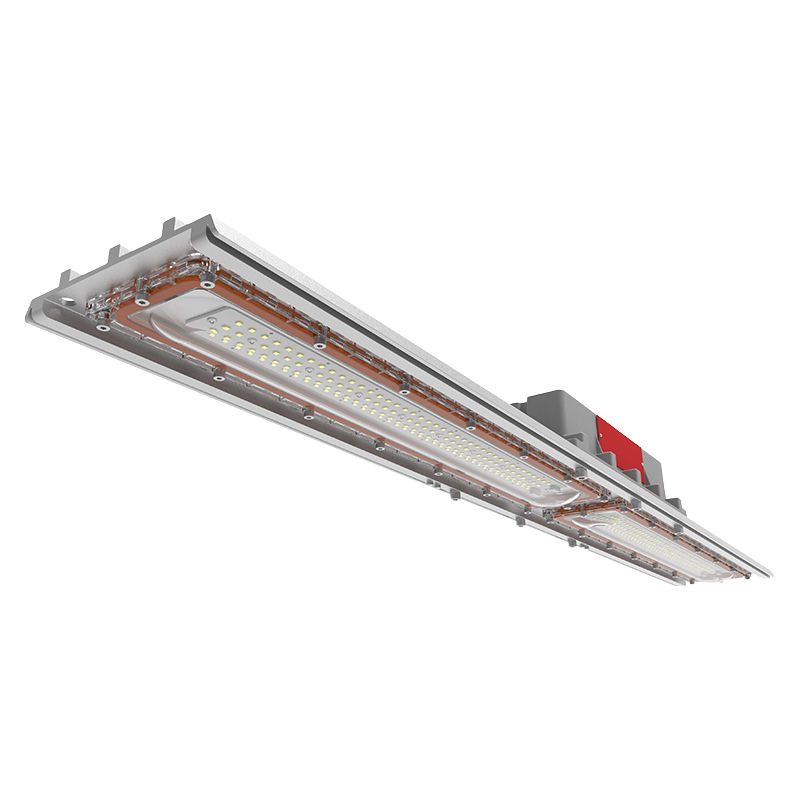

Linéaire Vector
Le Vector est un candidat pour les espaces admissibles de Zone 2 ou Division 2 à l’extérieur de la cabine. Un marquage Division 2 ne le rend pas acceptable dans une Zone 1.

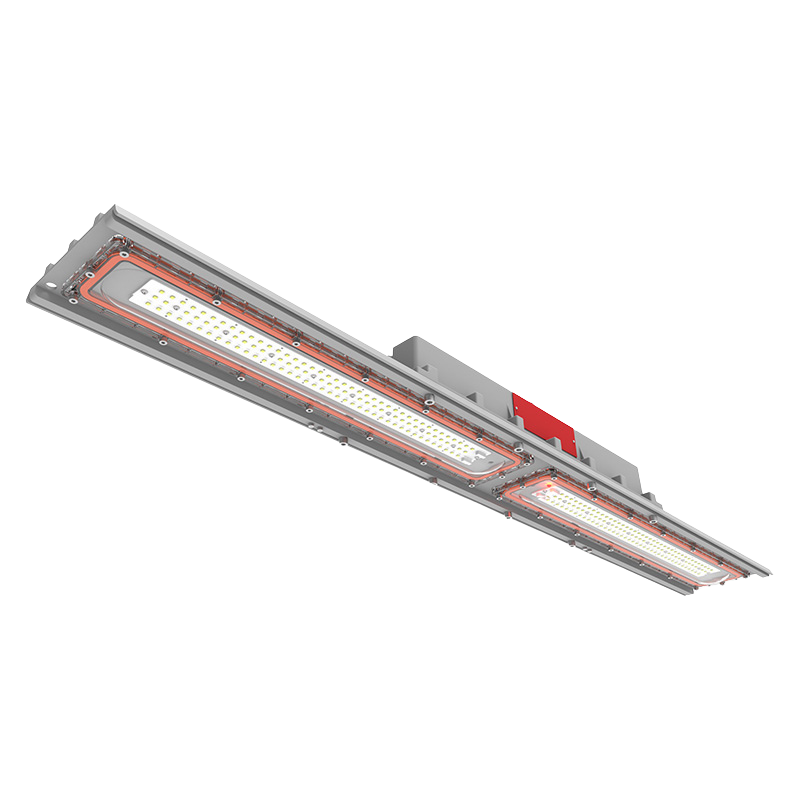

Option d’urgence Vector
La configuration d’urgence peut servir à une conception d’évacuation seulement si son marquage pour emplacement dangereux et son rendement en mode batterie répondent tous deux aux exigences. Confirmez l’autonomie, le flux en mode secours et le dossier de certification exact.
Les détails d’installation influencent l’acceptation
La Règle 18-108 exige qu’un luminaire en Zone 1 soit protégé par une garde appropriée ou par son emplacement. La Règle 18-156 prévoit l’exigence correspondante en Zone 2. L’équipe doit évaluer les chariots, les appareils de levage, les outils et l’accès d’entretien; la hauteur seule n’élimine pas automatiquement le besoin de protection.
Coordonnez le montage approuvé, le câblage, les presse-étoupe, les scellements de conduits et la continuité des masses avec les instructions du luminaire et le reste de l’installation. Les dispositions d’éclairage fixe de la Section 20 comportent aussi des conditions de construction et d’isolement qu’une cote de luminaire ne peut satisfaire à elle seule.
Obtenir un bordereau vérifiable
Envoyez à LEDEX :
- le plan de classification authentifié;
- les dimensions et ouvertures de la cabine;
- la cible maintenue en fc/lux et l’uniformité;
- les contraintes de montage et de câblage; et
- les exigences d’éclairage d’urgence.
Nous retournerons des numéros de pièce candidats, les dossiers canadiens disponibles et une disposition fondée sur les fichiers IES pour examen par le professionnel du projet et l’autorité d’inspection.
Questions fréquentes
Les luminaires de cabine de peinture doivent-ils être C1D1?
La Règle 20-302 classifie l’intérieur et certains espaces avoisinants par Zone. La Règle 20-306 permet aussi certaines installations fixes hors de l’espace classifié. Utilisez le plan et le marquage du modèle exact plutôt que présumer que chaque luminaire doit être C1D1.
Quel niveau d’éclairage viser dans une cabine de peinture?
Le CCE ne fixe pas une cible d’éclairement universelle pour toutes les cabines. Définissez les fc/lux maintenus, l’éclairement vertical, l’uniformité, la qualité de couleur et l’éblouissement, puis modélisez le fichier IES exact.
Quels luminaires LEDEX conviennent aux cabines de peinture?
SENTINEL et Vector sont des séries candidates pour des emplacements classifiés différents. Vérifiez l’homologation canadienne, le groupe, la température, la plage ambiante, le montage et la photométrie du modèle exact.
